Подшипник бака позволяет вращения деформацией сдвига

Подшипник бака, также известный как горшок резинового подшипника, с эластомерных подшипников, встроенных внутри стальной пластины, можно разделить на фиксированные подшипник бака, руководствуясь подшипник бака и свободного скольжения подшипник бака. Горшок подшипники специальных видов мостовых опор для больших нагрузок, больших горизонтальных перемещений и поворота большие требования в закрытых помещениях. Грузоподъемность эластомерных подшипников ограничены, в то время как подшипники бака решил эту проблему, таким образом, подшипники бака, часто рассматриваются как подходящие для использования, когда мосты нужны большие опорные реакции.

Фикчированный подшипник бака

Фикчированный подшипник бака непреклонна во всех направлениях. При нагрузках, эластомерная пусковая площадка подшипника ведет себя любит несжимаемой жидкости ограничен, что позволяет повороты на любой оси.

Фикчированный подшипник бака - некоторые характеристики

Несущая способность (MN)	Основные размеры (mm)			Вес (kg)	Встроенный нижней части колонны d × L
	A/B/C/D	A'/B'/C'/D'	H
FX0.8	250	210	75	25	Φ40 × 250
FX1.0	280	235	80	34	Φ40 × 250
FX1.25	310	260	85	45	Φ40 × 250
FX1.5	340	290	90	57	Φ40 × 250
FX2.0	390	330	95	79	Φ40 × 250
FX2.5	435	370	100	104	Φ40 × 250
FX3.0	545	460	115	187	Φ40 × 250
FX3.5	510	430	110	158	Φ40 × 250
FX4.0	545	460	115	187	Φ40 × 250
FX5.0	610	520	130	265	Φ50 × 300

Руководствуясь горшок подшипник

Руководствуясь горшок подшипник со стальными руководство края можно перемещать только в одном направлении. Из нержавеющей стали скольжения и скольжения PTFE дополнительно снизить коэффициент трения и руководствуясь подшипник бака используется лучший, когда горизонтальные нагрузки сравнительно невелики (менее 20% от вертикальной нагрузки).

Руководствуясь подшипник бака - некоторые характеристики

Несущая способность (MN)	Продольное смещение (mm)	Основные размеры (mm)						Вес (kg)			Встроенный нижней части колонны d× L
		A	A'	B	C/D	C'	H
GU6	± 100 ± 150 ± 200	740, 840, 940	680, 780, 880	770	680	620	150	423.7	446.2	468.7	Φ50 × 300
GU7	± 100 ± 150 ± 200	780, 880, 980	720, 820, 920	820	730	670	160	516.7	542.5	568.4	Φ50 × 300
GU8	± 100 ± 150 ± 200	810, 910, 1010	740, 840, 940	890	780	710	170	634	664.7	695.5	Φ60 × 300
GU9	± 100 ± 150 ± 200	850, 950, 1050	780, 880, 980	935	825	755	180	744.9	778.9	813.0	Φ60 × 300
GU10	± 150 ± 200 ± 250	980, 1080, 1180	910, 1010, 1110	985	875	800	190	907.9	944.9	982.3	Φ60 × 300
GU12.5	± 150 ± 200 ± 250	1060, 1160, 1260	980, 1080, 1180	1100	970	890	205	1205.7	2151.4	1297.1	Φ70 × 350
GU15	± 150 ± 200 ± 250	1130, 1230, 1330	1050, 1150, 1250	1190	1060	980	220	1513.7	1565.9	1618.2	Φ70 × 350
GU17.5	± 150 ± 200 ± 250	1190, 1290, 1390	1105, 1205, 1305	1295	1145	1060	235	1887.6	1949.1	2010.6	Φ70 × 350
GU20	± 150 ± 200 ± 250	1250, 1350, 1450	1155, 1255, 1355	1375	1225	1130	250	2263.9	2332.1	2400.2	Φ80 × 350
GU22.5	± 150 ± 200 ± 250	1310, 1410, 1510	1220, 1320, 1420	1450	1300	1210	260	2620.3	2694.2	2768.1	Φ80 × 350
Transverse displacement: ±3 mm.

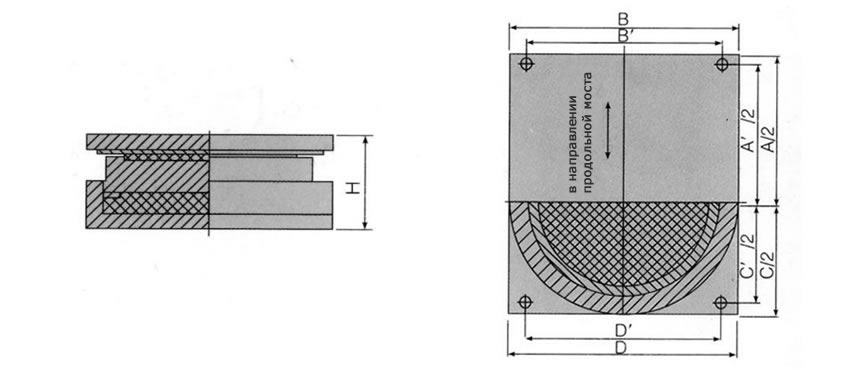

Свободного скольжения подшипник бака

Свободного скольжения подшипник бака может быть подвижна во всех направлениях. Добавил ПТФЭ и нержавеющей стали поверхность скольжения между поршнем и подошвы создает подшипникового узла, что позволяет горизонтальное движение в любом направлении.

Свободного скольжения подшипник бака - некоторые характеристики

Несущая способность (MN)	Продольное смещение (mm)	Основные размеры (mm)						Вес (kg)			Встроенный нижней части колонны d × L
		A	A'	B	C/D	C'/D'	H
FS25	±150 ±200 ±250	1360, 1460, 1560	1250, 1350, 1450	1340	1340	1110	270	2540.4	2597.9	2651.2	Φ90 × 400
FS27.5	±150 ±200 ±250	1410, 1510, 1610	1300, 1400, 1500	1410	1410	1170	280	2898.8	2961.5	3019.5	Φ90 × 400
FS30	±150 ±200 ±250	1470, 1560, 1660	1360, 1450, 1550	1470	1470	1220	290	3277.3	3334.5	3403.2	Φ90 × 400
FS32.5	±200 ± 250 ±300	1610, 1710, 1810	1490, 1590, 1690	1525	1525	1270	300	3714.1	3788.9	3863.8	Φ100 × 400
FS35	±200 ± 250 ±300	1650, 1750, 1850	1530, 1630, 1730	1585	1585	1320	310	4143.9	4225.5	4307.0	Φ100 × 400
FS37.5	±200 ± 250 ±300	1690, 1790, 1890	1570, 1670, 1770	1645	1645	1370	320	4581.9	4669.0	4756.2	Φ100 × 400
FS40	±200 ± 250 ±300	1730, 1830, 1930	1610, 1710, 1810	1690	1690	1410	330	4993.3	5085.5	5177.7	Φ100 × 400
FS45	± 200 ±250 ±300	1810, 1910, 2010	1680, 1780, 1880	1800	1800	1500	345	5870.9	5973.3	6075.8	Φ110 × 400
FS50	±200 ±250 ±300	1890, 1990, 2090	1760, 1860, 1960	1890	1890	1570	360	6751.0	6864.5	6977.9	Φ110 × 400
FS55	± 200 ±250 ±300	1990, 2060, 2160	1850, 1920, 2020	1990	1990	1660	37	7832.4	7921.5	8047.2	Φ120 × 400
FS60	±200 ±250 ± 300	2070, 2130, 2230	1930, 1990, 2090	2070	2070	1720	390	8823.7	8907.7	9044.9	Φ120 × 400

Технических характеристик

• Несущей способности подшипник бака составляет 100% от проектной мощности и допускают перегрузку 10%.
• Когда Рабочая температура изменяется от -25 °C до + 60 °C, минимальный коэффициент трением дизайн пот подшипников составляет 0,03. Когда Рабочая температура меняется от -40 °C до + 60 °C, минимальная конструкция коэффициент трения подшипник бака составляет 0,06.
• Максимальное вращение подшипник бака составляет 0,03 рад.

Рабочая температура

• Нормальный тип температуры: -25 °C до + 60 °C.
• Тип холодное сопротивление: -40 °C до + 60 °C.

Характеристика

• С низким профилем, но и высокая возможность нагрузки более 50 000 кн, чем эластомерный подшипник.
• Сила удержания эластомерных коврик увеличивается с помощью метода помещать его в стальной кастрюле.
• Разрешить для больших оборотов в диапазоне от 0 до 0,03 рад.
• Низкий коэффициент трения между 1% и 3%.
• Все металлические части защищены от коррозии с помощью оцинковки и покраски эпоксидной смолы согласно EN 1337-9 (также смогите быть подгоняно).
• Согласно EN 1337, согласно DIN 4141, BS5400, AASHTO, SETRA, СЕТРА и др.

Приложение
Горшок подшипники подходят для мест, где требуется низкий профиль, высокая несущая приборы. И они особенно подходит для изогнутых или перекос мостов и других сложных сооружений, где направление вращения меняется или не может быть точно определен.

Подшипник бака заметить установка

• Когда подшипник бака транспортируется на строительную площадку, компонентов и упаковочного листа в поле должны быть проверены. После прохождения проверки, горшок подшипник должен быть снова помещен в коробку. Когда горшок подшипник должен быть установлен, то вы можете взять его.
• При распаковке в случае ПТФЭ плиты и пластины из нержавеющей стали должны быть хорошо защищены, чтобы избежать царапин и попой крепления. В то же время, 5201-2 силиконовая смазка должна быть полностью заполнена.
• Поддерживая обивка камень должен быть установлен под котел подшипника и класс прочности бетона не менее чем С40. Высота опорных обивка камня следует продумать установку, ремонт и замену подшипник бака.
• Вспомогательная прокладка камня и бетона на верхней пристани должны быть оснащены в соответствии с ОЦГ D62-2004 с соответствующими армированной сеткой. Анкерных отверстий должны быть сохранены в соответствии со спецификациями крепления рукавом и количество.
• При установке руководствовался сферических подшипников или свободного скольжения сферический подшипник, мы должны обратить внимание, чтобы проверить ПТФЭ скольжения, и основные направления скольжения из ПТФЭ скольжения должны быть согласованы с направлением мост.
• Центральной линии пот подшипников и главной балки должно быть параллельно или совпало.
